SARGI

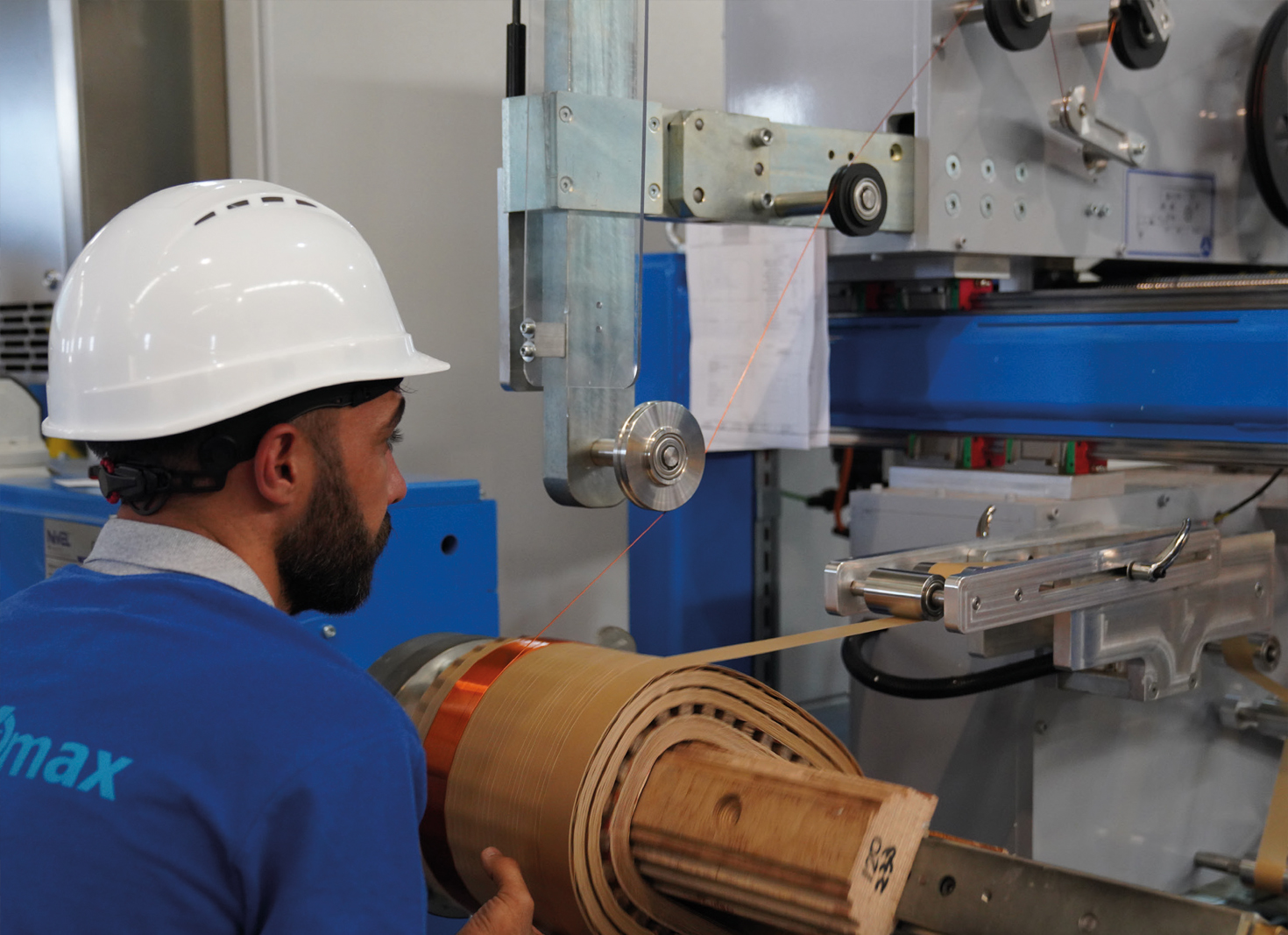

Dağıtım Transformatörlerinde alçak gerilim ve yüksek gerilim sargıları akım ve gerilim durumlarına uygun sarım teknikleriyle yuvarlak ve profil elektrolitik bakır, üstün nitelikli izolasyon kağıdı ve transformer board malzemeler kullanarak sarılırlar.
Alçak gerilim ve yüksek gerilim sargıları atmosferik şok dalgalarına dayanıklı, silindir tabaka sargı tipindedir.
Kısa devre dinamik kuvvetlerine karşı mekanik sıkıştırmalar uygulanmaktadır.
Sargıların soğutulması için yeterli aksiyal ve radyal kanallar bırakılmaktadır.
NÜVE
Transformatör nüvesi, soğuk çekilmiş ve kristalleri yönlendirilmiş silisli sacdan imal edilmektedir. Nüve müşteri tarafından talep edilen yüksüz kayıplara bağlı olarak ZDHK, MOH, M1, M2, M3, M4 ve M5 kalitede elektriksel silisli saçlardan oluşturulur.

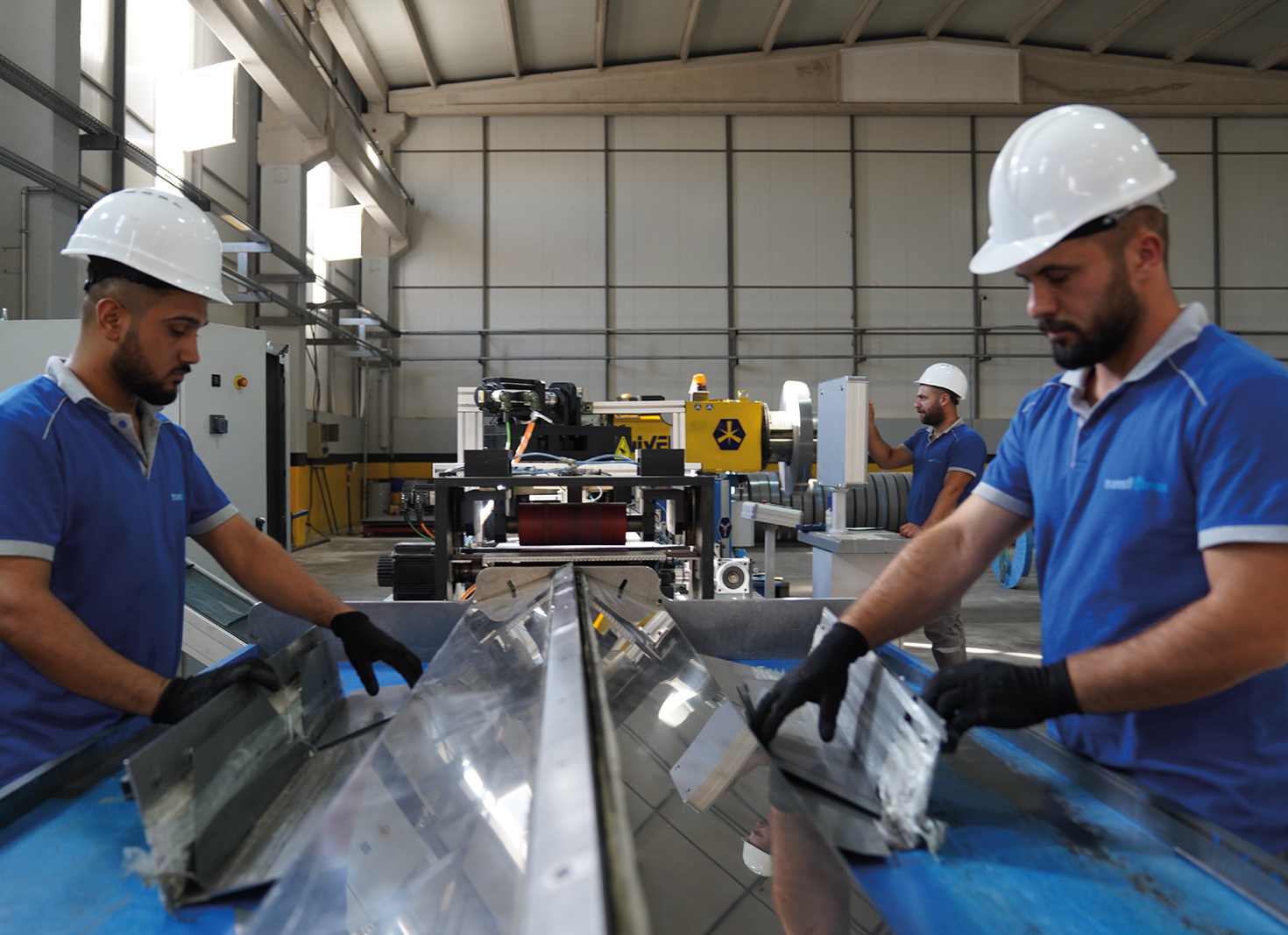

Bu saçlar sıfır çapak ile dilimlenir ve modern boy kesme makineleri ile istenilen biçimde boylanır.
Nüveleri step-lap, over lap, 90° kesim, delikli, deliksiz olmak üzere her biçimde oluşturmak mümkündür.
AKTİF KISIM

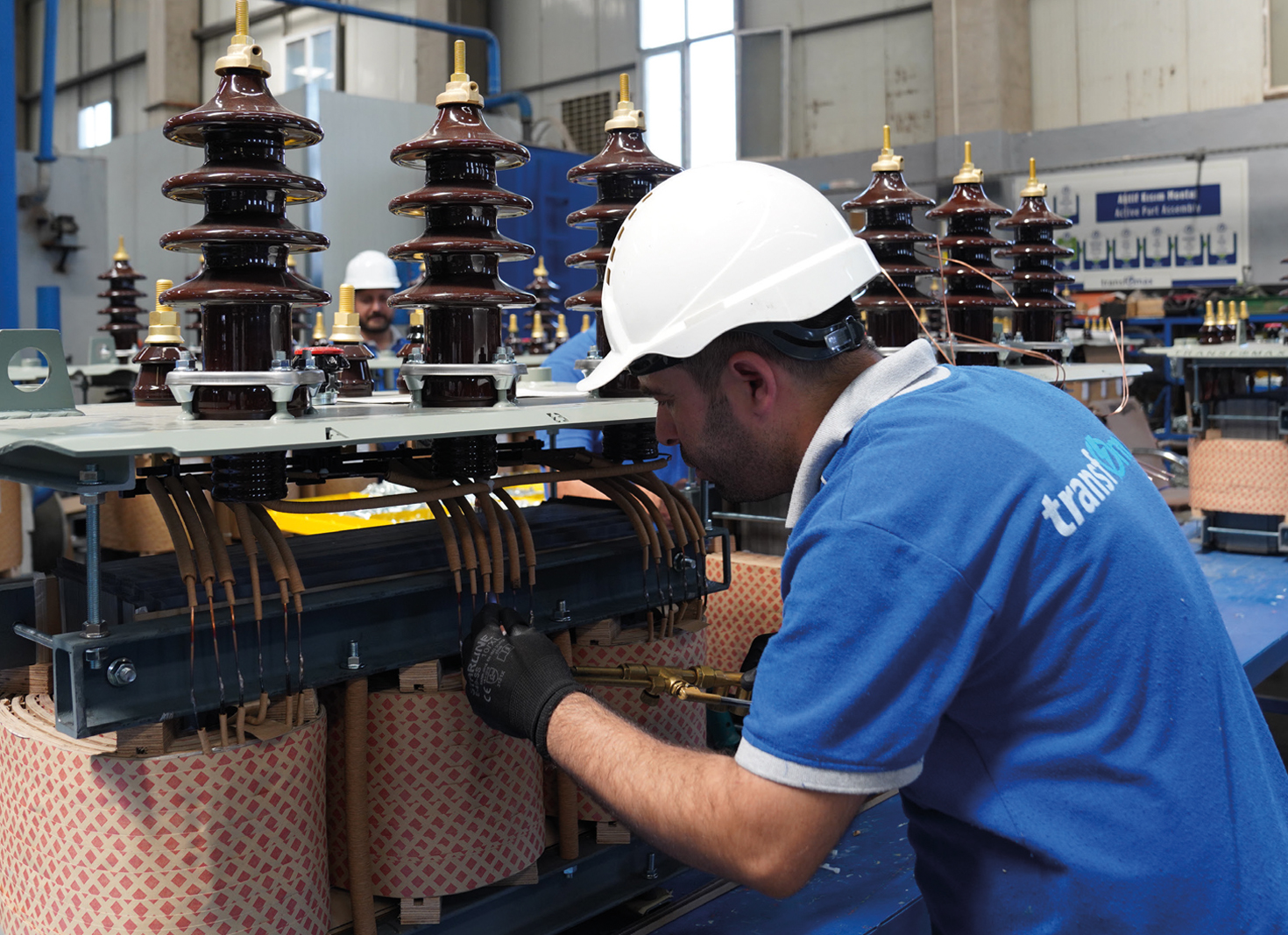

Nüve bobin ve kapak montajı öngörülen kısa devre mekanik kuvvetlerine karşı koyacak şekilde oluşturulur. Standart transformatörlerde kapak dahil aktif kısım kazana civatalar ile tutturulur; doğrudan kazana tutturulan aktif kısım uygulamaları da vardır; müşteri isteğine bağlı olarak bu uygulamada transformatörler de imal edilir.
Kapak üzerindeki tüm bağlantı elemanları ve YG bushing ark boynuzları paslanmaz veya korozyona karşı olabilecek özel kaplamalı malzemeden yapılır. Kapak üstü düzenlenmesi; izolatörler, davlumbaz, aksesuarlar müşteri isteklerine ve şartnamesine göre oluşturulur.
KAZAN VE KAPAK

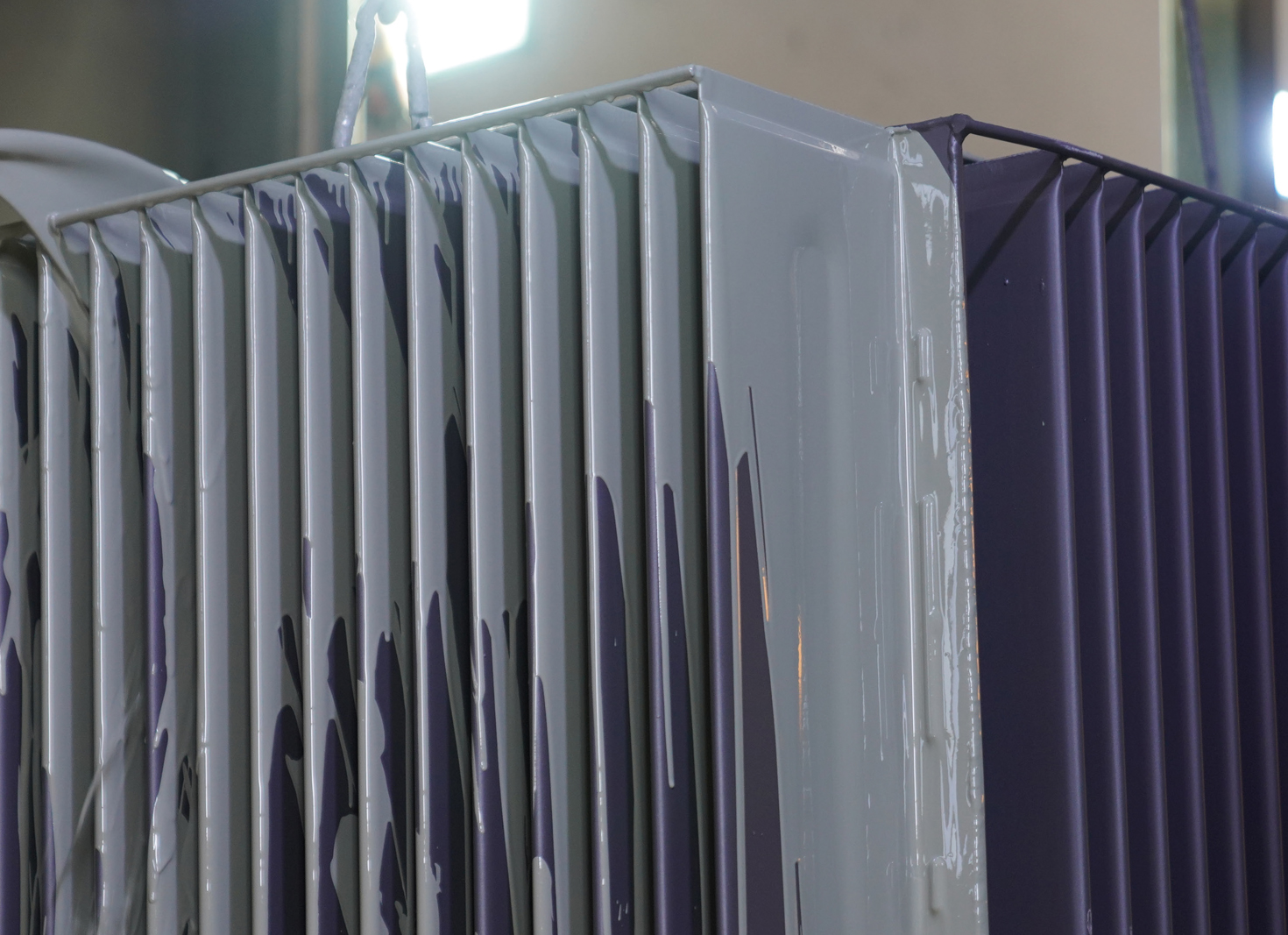

Transformatör kazanları ve kapakları orta sertlikteki çelikten imal edilirler. Dağıtım Transformatörlerinde kazan yüzeylerinde soğutucu olarak dalga duvar panelleri de fonksiyonları oluşur. Tankın alt kısmı duvarlar ve çerçeveleri birle tirerek entegre edilmiştir. Ayrıca soğutma yüzeyi olarak birkaç dilim ile radyatör gruplarını kullanmak mümkündür. Kaynak çalışmalarının tamamlandığı her kazan boyanmadan önce basınç testine tabi tutulur. Eğer herhangi bir kaynak hatası varsa, bu algılanır ve kontak hatası düzeltilir.
İşçiliği tamamlanmış her kazan ve kapak zımparalama işlemine tabidir. Uygulanan standart zımparalama prosedürü DIN normuna uyumludur. Zımparalama ile ilgili müşterinin özel talep veya ayrıntı istemesi durumunda, bu sağlanır. İstenirse, sıcak daldırma galvaniz yöntemi ile kazanları kaplamak mümkündür. Müşterinin isteklerine bağlı olarak, ICE 144 STD ile uyumlu levhalardan yapılan koruma kutusu ile BS 2562 doğrultusunda transformatörün yan yüzeylerine monte edilebilir. Kapak veya kabloların kaplanması mümkündür.
BOYAMA
İmalatı tamamlanan kazanlar sprey yöntemi ile boyanırlar. Standart boyama bir astar, iki kat son boyadan oluşur. Toplam film kalınlığı 105 ’dan az değildir. Standart transformatör rengi çimento grisi olarak adlandırılan RAL7033’dir.
Müşteri isteğine göre farklı yapılarda (çinko kaplama gibi), farklı kalınlıklarda ve farklı renk kodlarında boya yapmak mümkündür.
KURUTMA VE YAĞ DOLUMU
Transformatör aktif kısmı (Nüve +Bobin) yüksek vakum altında çalışan kurutma fırınlarında kurutulurlar. Kurutma işlemi gerilim ve güce bağlı olarak oluşturulan bir program çerçevesinde gerçekleştirir
Yağ dolumunda hermetik transformatörler için vakum altında yapılmaktadır.
