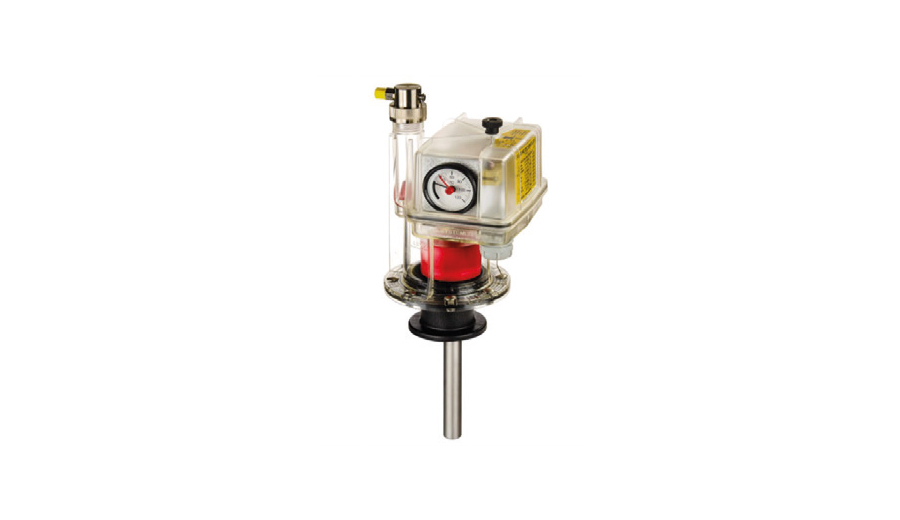

Relais de protection étanche
Il est utilisé dans les transformateurs hermétiques totalement étanches à l’atmosphère. Il est appliqué sur des transformateurs d’une puissance égale ou supérieure à 630 kVA. Il s’agit d’un relais unique comprenant un indicateur de niveau d’huile, un thermomètre, un relais Buchholz ainsi qu’un relais de surpression supplémentaire.

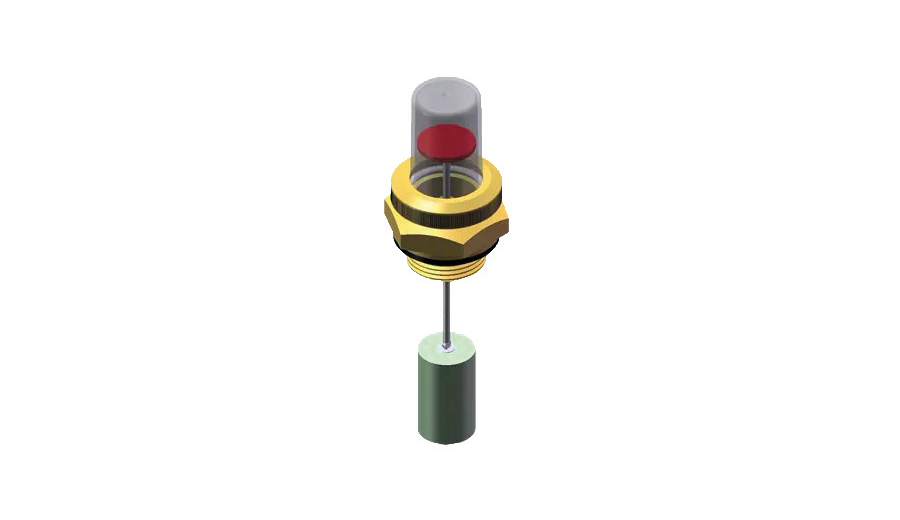

Jauge de niveau d’huile
Dans les transformateurs avec un réservoir d’expansion ouvert à l’atmosphère, des jauges de niveau d’huile à fonctionnement magnétique sont utilisées afin de surveiller et de contrôler le niveau d’huile dans le réservoir d’expansion. Les jauges de niveau d’huile magnétiques peuvent comporter un contact électrique simple ou double. Les jauges de niveau d’huile à contact signalent les variations soudaines inattendues du niveau d’huile sous forme d’alertes et de signaux d’ouverture. Si nécessaire, des jauges de niveau d’huile prismatiques peuvent également être appliquées.

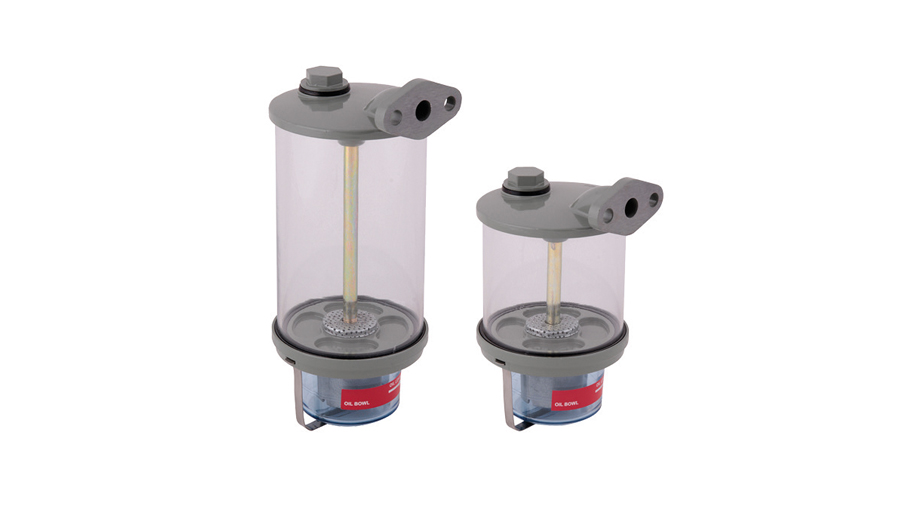

Appareil déshumidificateu
Il est utilisé dans les transformateurs avec un réservoir d’expansion ouvert à l’atmosphère et est monté sur le réservoir d’expansion. Grâce au gel de silice qu’il contient, il absorbe l’humidité et la poussière de l’air, et améliore la sécurité de fonctionnement du transformateur. La quantité de gel de silice varie en fonction de la quantité d’huile dans le transformateur.

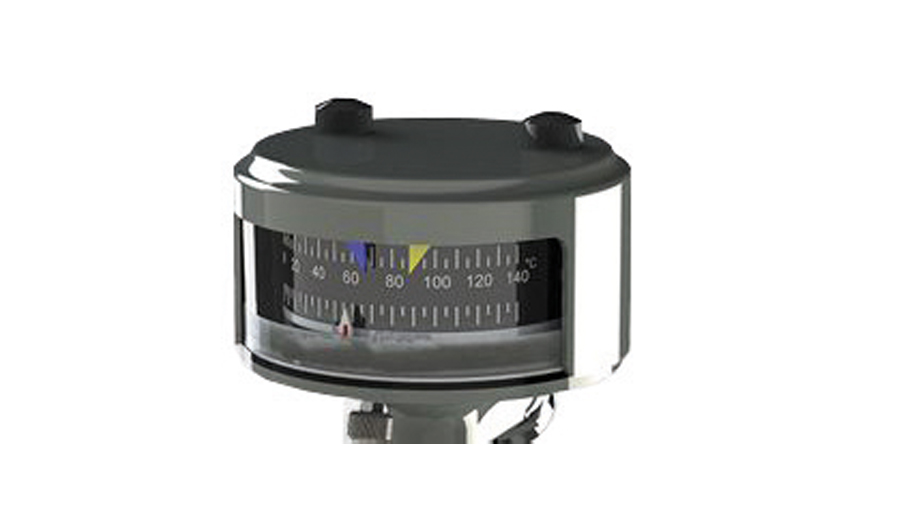

Thermomètre d’huile
Il est possible de surveiller et de contrôler la température maximale de l’huile du transformateur au moyen de thermomètres placés dans des poches à thermomètre sur le couvercle ou sur les surfaces latérales du réservoir. Des thermomètres sans contact, à contact simple ou double, avec indicateur maximum peuvent être utilisés. Les thermomètres à contact émettent des signaux d’alerte et de déclenchement si la température du transformateur dépasse les valeurs prescrites.

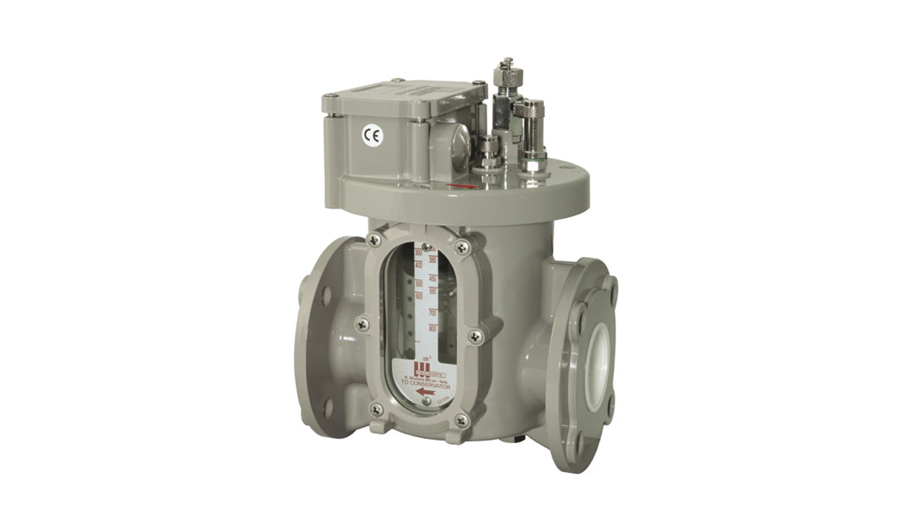

Relais Buchholz avec collecte de gaz et alarme
Ce relais collecte les gaz formés par les décharges de faible et de forte densité ainsi que par les arcs se produisant à l’intérieur du transformateur. Les relais peuvent être à contact simple ou double. Des signaux d’alerte et de déclenchement peuvent être émis en fonction de la quantité de gaz collectée dans le relais. Ainsi, il permet de détecter un défaut à l’intérieur du transformateur avant tout dommage majeur. De plus, en cas de baisse du niveau d’huile, empêchant le relais de se remplir complètement, celui-ci signale la situation via un avertissement.

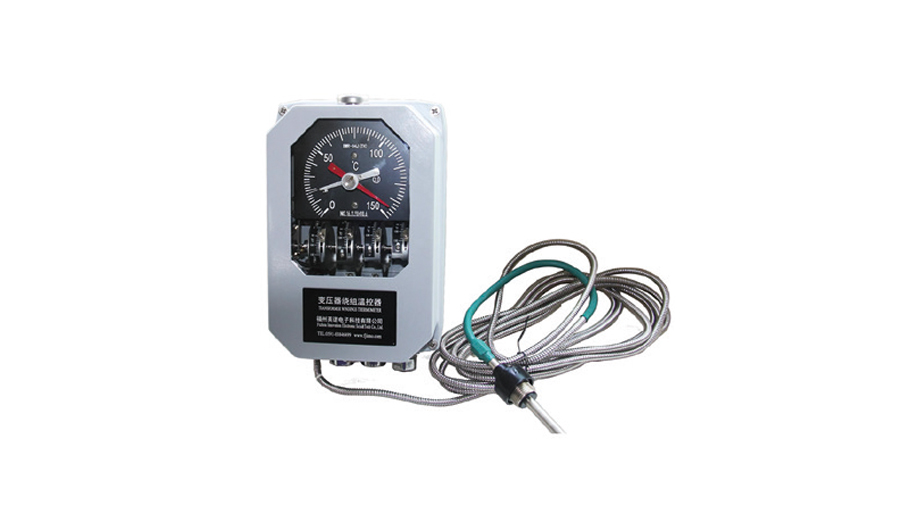

Thermomètre des enroulements
Il est utilisé dans les transformateurs de puissance. Il indique la température des enroulements en fonction de la relation température-courant, selon le courant circulant dans les enroulements. Il émet une alarme ou un signal de déclenchement en fonction de la valeur de température prescrite. Indicateur de température des enroulements et autres accessoires disponibles sur demande.
