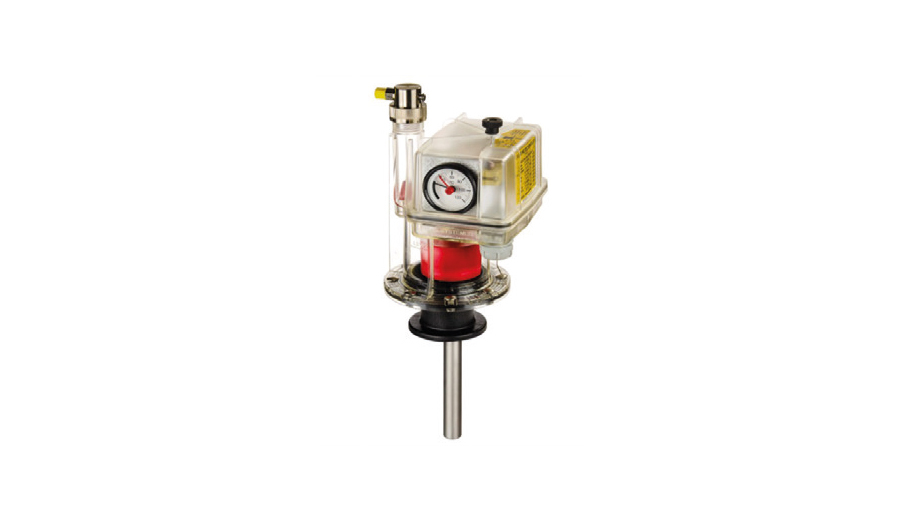

Hermetik Koruma Rölesi
Atmosfere tam kapalı, hermetik transformatörlerde kullanılır. 630 KVA ve üstü güçteki transformatörlerde kullanılır. Bu röleler yağ seviye göstergesini, sıcaklık göstergesini, Buchholz rölesini ve ayrıca fazladan basınç rölesini ihtiva eden tek bir röledir.

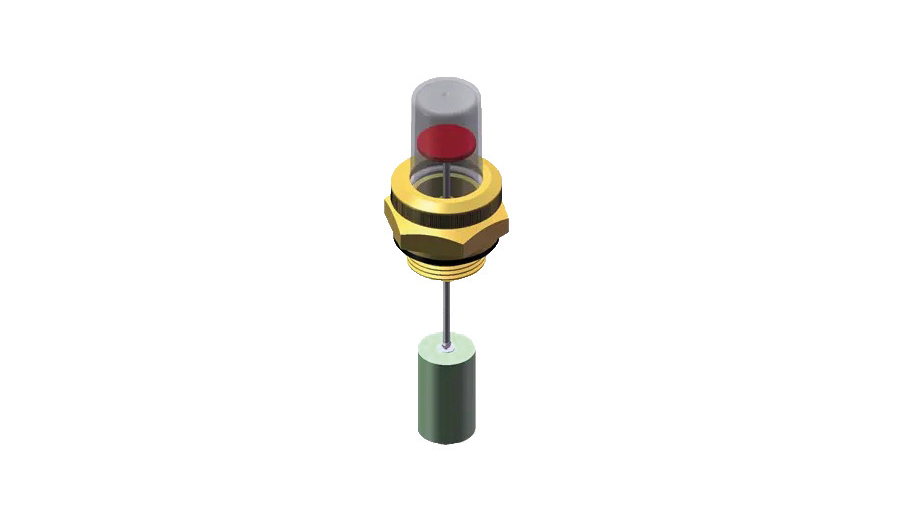

Yağ Seviye Göstergesi
Atmosfere açık genleşme depolu transformatörlerde, genleşme deposundaki yağın seviyesini takip ve kontrol etmek amacıyla manyetik olarak çalışan yağ seviye göstergeleri kullanılır. Manyetik yağ seviye göstergeleri tek veya çift elektriksel kontaklı olabilir. Kontaklı yağ seviye göstergeleri yağ miktarındaki beklenilmeyen ani değişiklikleri ihbar ve açma sinyalleri şeklinde iletir. İstenirse prizmatik yağ seviye göstergeleri de kullanılabilir.

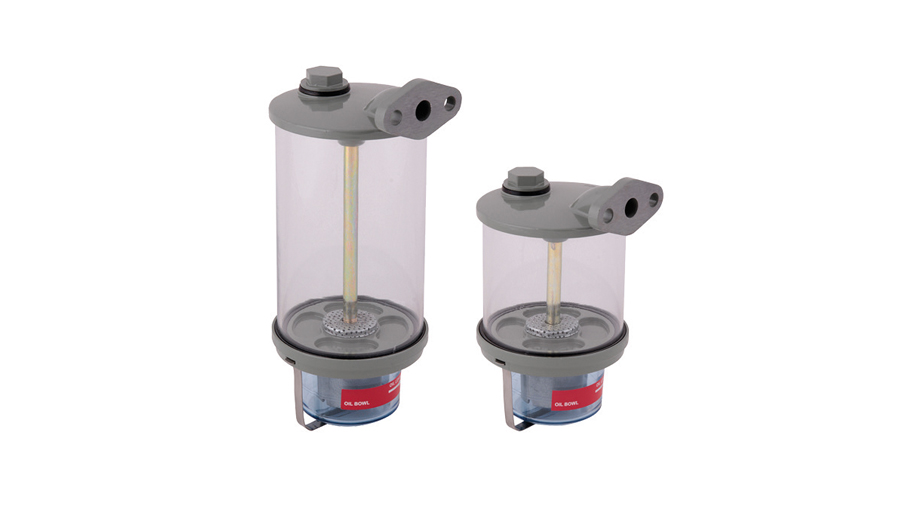

Nem Alıcı
Atmosfere açık genleşme depolu transformatörlerde kullanılır, genleşme tankına monte edilir. İçerisindeki silica gel yardımı ile genleşme tankı içine giren havadaki nemi ve tozu alır, transformatörün işletme emniyetini arttırır. Silika jel miktarı transformatördeki yağ miktarına göre değişir.

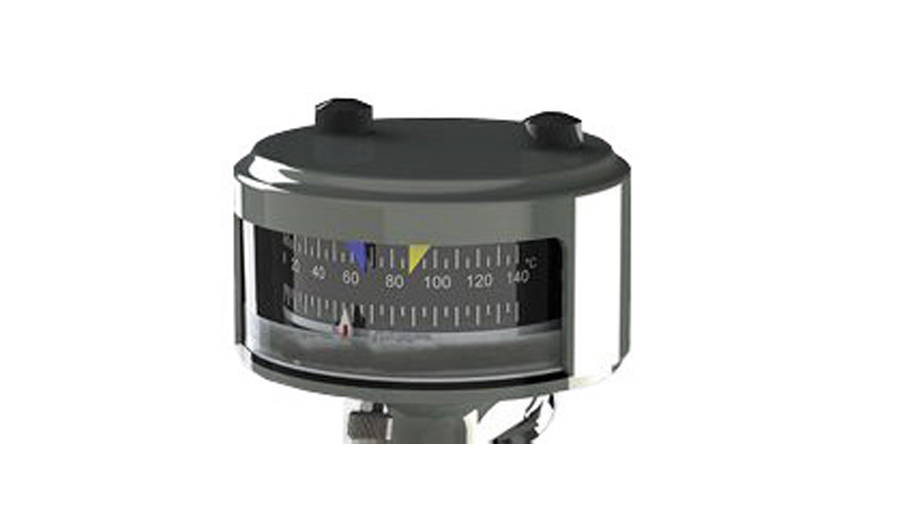

Yağ Sıcaklık Göstergesi
Kapak üzerine veya kazan yan yüzeylerine kaynaklı termometre ceplerine yerleştirilen termometreler vasıtasıyla transformatör yağ üst sıcaklığını takip ve kontrol etmek mümkündür. Maksimum göstergeli, elektriksel kontaksız veya tek veya çift kontaklı termometreler kullanmak mümkündür. Kontaklı termometreler transformatördeki ısının ön görülen değerleri aşması halinde bunları ihbar ve açma sinyalleri olarak verirler

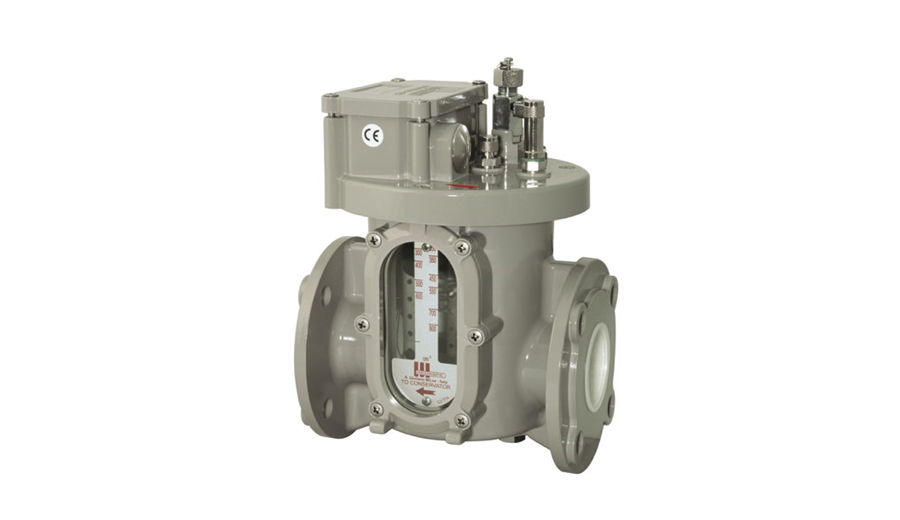

Buchholz, Gaz Toplama ve İhbar Rölesi
Transformatör içerisinde meydana gelen düşük ve yüksek yoğunluklu deşarj ve arkların oluşturduğu gazların toplandığı röledir. Röleler tek ve çift kontaklı olabilmektedir. Rölede toplanan gaz miktarına göre ihbar ve açma sinyalleri elde edilebilir. Bu sayede transformatör içerisindeki arızanın transformatörde büyük tahribatlar yapmadan fark edilmesini sağlar. Ayrıca herhangi bir nedenle yağ seviyesinin röleyi tam dolduramayacak kadar düşmesi halinde röle bunu ihbar sinyali ile bildirir.

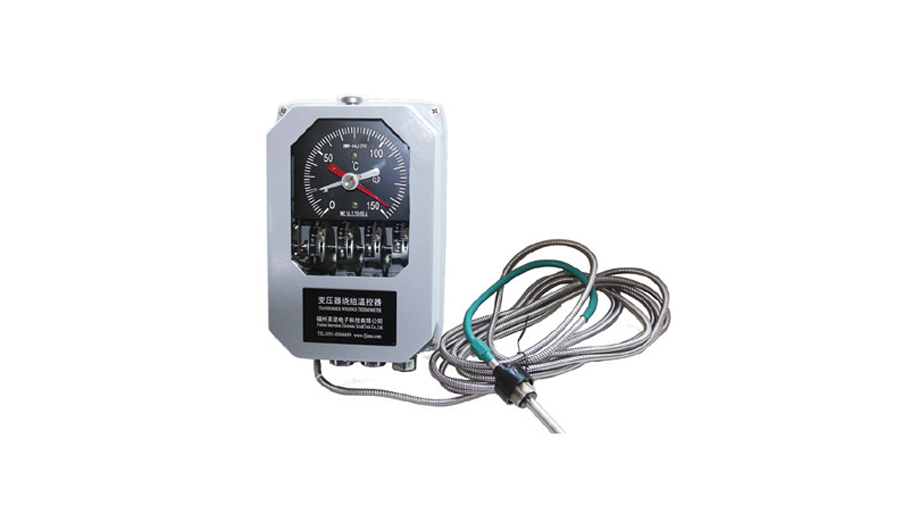

Sargı Sıcaklık Göstergesi
Güç Transformatörlerinde kullanılır. Sargılarda meydana gelen sıcaklığı, sargılardan geçen akıma bağlı olarak akım sıcaklık ilişkisine göre verir. Ayarlanan sıcaklık değerine göre alarm veya açma sinyali verir. Sargı Sıcaklık Göstergesi gibi talebe göre daha fazla aksesuar temini yapılmaktadır.
